一、概述

PSA-C自動排水分配箱是目前的氣源分配輔助裝置，該產品吸收國內外許多產品的優點匯聚而成，是氣動儀表安裝使用的好幫手。廣泛應用于電力、冶金、化工、醫藥、紡織、及自動化流水線中。

二、本裝置的優點

1、氣源分配器/箱采用進口三位一體氣水分離器，集減壓、油水分離、自動排水于一體，保證儀表氣源的穩定和凈潔。

2、氣源分配器/箱采用不銹球閥，延長使用壽命。

3、氣源分配器/箱的儀表管路全部采用進口插拔式原件，高耐壓達1MPa。

4、氣源分配器/箱安裝簡易，使用方便，基本上達到免維護。

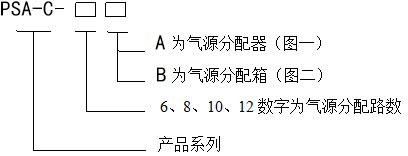

三、結構與型號

電廠的氣源分配由氣源分配器或氣源分配箱來實現，其結構由減壓閥、氣容、氣源管路、球閥等組成。

四、外形尺寸

氣源分配箱：外形尺寸：450×（62×n＋108）×62 （長×寬×高）；n代表路數

氣源分配器：40×（62×n＋108）×40（長×寬×高）； n代表路數

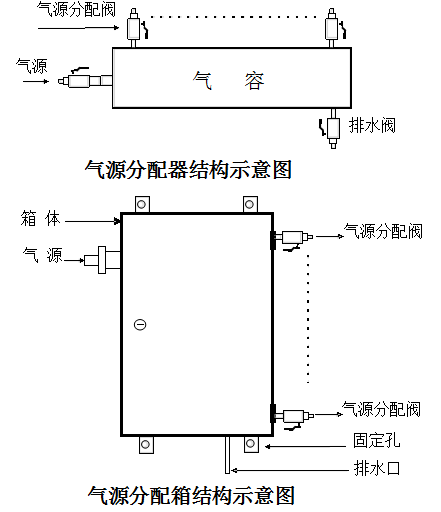

五、氣源分配器/箱結構示意圖

六、安裝及保養須知

安裝氣源分配器可根據現場條件，水平放置在地坪或墻角處，也可掛墻安裝。

安裝氣源分配箱可采用掛墻式安裝。

氣源進氣管采用Φ14×2不銹鋼管，焊接式聯接，出氣管采用卡套式聯接，規格為卡Φ10 的不銹鋼管，卡套或接頭應購儀表接頭，以免漏氣，如采用焊接式需提前與我公司聯系，我們球閥的出氣聯接方式。

保養：定期給進口油水分離器更換濾芯，條件是看使用環境中粉塵多少而定，更換濾芯應向本公司購買原裝進口一樣的濾芯，其它廠家的濾芯不通用。

七、訂貨須知

1、設計或訂購產品時，注明型號、規格。

2、注明進、出氣口的連接方式（卡套式、焊接式）及進、出管尺寸，若無要求按說明書上規格采用進、出氣口的連接方式。

3、其它形式可根據用戶要求定制
