PSA-T-空氣凈化裝置

PSA-T空氣凈化裝置在電廠中大量使用，壓縮空氣是否干燥會影響氣動控制系統的穩定運行。因壓縮空氣帶水而導致機組故障甚至停機時有發生。壓縮空氣雖然經干燥處理，但仍帶有水分。而這部分水分在不同的季節隨時間而積累呈復雜不確定關系。因此水分積累的結果是：一方面影響用氣設備的正常的工作，并加速 其損壞：另一方面嚴重腐蝕儲氣、壓縮機等設備，造成惡性循環。

壓縮空氣帶水是電廠普遍存在的問題，目前靠水閥人工排放或利用機械式疏水閥進行疏水。

這兩種疏水方式存在以下缺點：

(1)由于供傭汽點多而面廣，對疏水閥進行人工巡檢及手動排水閥耗時費力，且現場難以判斷是否疏水干凈。

(2)機械式疏水閥偏差大、可靠性差。

(3)機械式疏水閥結構復雜易出現故障并難以修理。

(4)不具備在線監視功能，無法在集控室內實現在線監視，更無法與計算機通訊。



無錫市振胡儀表研發的PSA-T空氣凈化裝置。經數年在電廠使用與發展已進入第三代可編程智能型產品，該控制產品體積小巧，穩定性可靠，可實現在線安裝該系統。能解決儀用壓縮空氣系統中發生氣動 執行機構或控制單元被水污染的難題。主要特點如下：

（1）PSA-T型產品核心部分采用西門子-ST系列PLC。通過上位機和控制程序完成控制組態工作.

（2）PSA-T型產品可根據運行工況、環境的變化，人工或自動修改控制參數、以達到排水效率。如根據季肖變化自動修改排水時間控制參數。具有良好的人機工作界面。電磁閥動作累計并不丟失數據。根據過濾器使用情況，自動發出“過濾器濾芯更換請求”信號。 具有現場中斷測試功能、軟中斷測試功能，軟件設計預留局部網絡功能。

（3）PSA-T型產品特別加強了可靠設計能夠在惡劣工況環境下可靠運行。防護等級IP65。軟件設 計具有在線自診斷(包括失電報警）：控制箱內設置輸出試驗按鈕，方使現場快速檢查PSA控制站及電磁閥是否正常工作。軟件控制采用模糊控制%(Fuzzy Contr01)策略；一方面控制出水率；另一方面控制各點排水時間順序，確保排水對氣源系統壓力的擾動小。從而保障氣動執行機構和/或控制單元的穩定可靠。

（4）PSA-T型產品根據用途的不同主要是控制排水點數量的大小其產品分為單回路、雙回路、四回路型。

（5）PSA-T型產品允許通過RS-232總線進行網絡連接�？蛇B接多達31臺PSA型控制器。每臺 PSA-T均構成網絡上的一個控制站。扱大的方便了用戶設備管理。

（6）上位監控程序能夠在window95/95NT/2000平臺下運行，網絡物理特性：RS-232：網絡協議為自主開發的網絡PPI通信協議（該協議可以與任何通訊協議公開的其他設備控制器通訊）。



供電電源：電壓：165〜256V AC頻率：50HZ±10%

環境溫度：-20~600C

輸入、輸出氣源壓力：≤9.9kgf/cm2

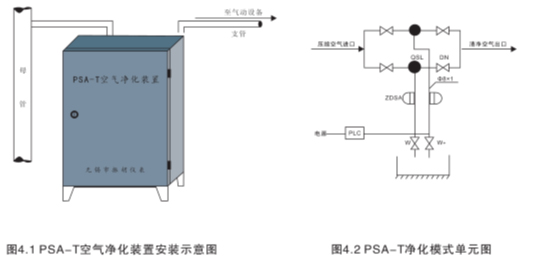

PSA-T空氣凈化裝置可根據現場條件，水平放置在氣源管路的旁邊，進氣及出氣管(在箱體側面)采用焊接式 活絡接頭連接(也可根據用戶采用金屬軟管），根據自身氣源的質量定期更換濾芯，確保氣源暢通無阻，保障全廠的氣動設備正常運行。

安裝時只需放一路220v交流電源接入控制箱內電源端子處，內部控制接線在出廠時均已接好，不需用戶連 接；然后連接好進氣及出氣管路，打開電源，設置好控制參數，即可投入使用。
