ZO-系列智能氧化鋯氧量分析儀

ZO系列氧化鋯探頭是利用氧化鋯濃差電勢來測定氧含置的傳感器，其核心的氧化鋯管安置在一微型電爐內(位于整個探頭)。氧化鋯管是由氧化鋯材料摻以量的氧化釔或氧化鈣經高溫?zé)Y(jié)后形成的穩定的氧化鋯陶瓷燒結體。由于它的立方品格中含有氧離子空穴，因此在高溫下它是良好的氧離子導體。因其這一特性，在高溫下，當鋯管兩邊的氧含量不同時，它便是一個典型的氧濃差電池，在此電池中，空氣是參比氣，它與煙氣分別位于內外電極。在實際的氧探頭中，空氣流經外電扱，煙氣流經內電極，當煙氣氧含置小于空氣氧含量P0(20.6%O₂)時，空氣中的氧分子從外電極上奪取4個電子形成2個氧離子，發生如下電極反應：O(P0)+4e → +2O₂氧離子在氧化誥管中迅速遷移到煙氣邊，在內電極上發生相反的電扱反應：2O₂→O(P0)＋4e-由于氧濃差導致氧離子從空氣邊遷移到煙氣邊，因而產生的電勢又導致氧離子^ ^煙氣邊反向遷移到空氣邊，當這兩種遷移達到平衡后，便在兩電扱間產生一個與氣濃差有關的電勢信號E,該電勢信號符合"能斯特"方程：E=(RT/4F)Ln(P0/P)(l)式中R、F分別是氣體常數和法拉第常數，T是鋯管絕對溫度(K),P0是空氣氧含量(20.6%02),P是煙氣氧含量。由(1)式可見，在高溫條件下(一般600°C),—定的煙氣氧含置恒會有一對應的電勢輸出。

在理想狀態下，當被測煙氣與參比氣濃度一樣時，其輸出電勢E值為0mV,但在實際應用中，鋯管實際條件和現場情況均不是理想狀態，因此事實上的鋯管是偏離此值的。實際上，氧含置鋯管輸出的電勢為理論值和本底電勢的和，我們稱為無濃差條件下鋯管輸出的電勢值為本底電勢或稱為零位電勢，此值的大小又在不同溫度下呈不同的值，并且隨鋯管使用期延長而變化。因此，如不對此情況處理，會嚴重影響整套測氧儀的準確和探頭壽命。鑒于此，Z0系列氧分析儀采取了"雙參數校正法"，對探頭本底電勢作處理，彌補了鋯管的離散性缺陷，延長了頭的使用壽命。



1、傳感器使用了日本離子鍍膜技術，大幅度提高了使用壽命。

2、氧化鋯探頭采用全312不銹鋼(1Crl8Ni9Ti)護套，具有耐蝕性。

3、直插式：無需取樣系統，響應快，降低煙氣中灰份堵塞。

4、熱擴散參比：無需�！醯膮⒈瓤諝獗�，使用維護簡單。

5、雙參數設計：克服國產氧化鋯性能離散性，測量準確，延長使用壽命。

6、工況在線校準：準確可靠，單標氣在線校準方便，工況點可直接標定，測置。

7、熱惰性保護：安裝方便，可熱安裝，對停啟爐適應性強。

8、元件可拆：元件更換方便，便于維修，降低使用成本。

9、負載大：750歐/4-20mA,便于遠程安裝。

10、本底電勢可調，調節范圍寬，可隨時檢査元件老化等參數。

11、全浮式設計：共模輸入，抗電場干擾性強，無需地線，安裝方便。

12、產品系列化適應性強：可適用于燃?xì)�、燃油、燃煤各種爐型。測量溫度從室溫至1400度均可選擇到合適的型號。



發電廠、垃圾焚燒廠、冶金鋼鐵廠、情性氣體廠、食品原料廠、化工廠、石化工業、合成纖維廠、造紙廠、水 泥廠、玻璃廠。

三、技術規格

*測置對象：各種工業爐窯煙氣，混合氣體濃度

*測量元件：氧化誥管

]、測氧范圍：0~20. 6%或0~10%

2、儀器精度：系統測氧基本誤差≤±2%滿置程值

3、變送器精度：1.0級(≤1.0%滿里程值）

4、溫控精度：恒溫點的700±1°C

5、響應時間：≤3秒(達到90%的響應）

6、模擬量輸出信號：4~20mA A DC(負載0Ω-750Ω),對應氧量0~10%O²或者0~20.6% O²

7、本底修正范閏：-20 mV~+ 20 mV

8、數顯形式：LED四位數碼管顯示

9、電源：AC220V±≈5%

10、功耗：<6W(不包括加熱功率）

11、加熱功率：約50W(平均值)可提供150W輸出功率

12、環境條件：溫度-20。C~60°C    相對濕度<90%

13、檢測器約10Kg，轉換器約5Kg

14、標定方式：叁參數標定，即空氣點、標準氣點、工況點





一.轉換器

轉換器 盤裝式：開孔尺寸75 + 2mm X150 + 2mm

       壁掛式：安裝尺寸：260mmX205mm X90mm

轉換器的顯示M程為：0~20. 6%或0~10%。

       輸出為：4〜20mA

二.檢測器

1 .插入深度選擇：爐墻厚度+300mm(檢測器長度規格有400mm , 600mm , 800mm , 1000mm , 1200mm 可供選擇）

2.安裝點煙氣溫度的選擇：煙溫<700°C ,選擇標準型檢測器煙溫≥700°C ,選擇高溫型檢測器。

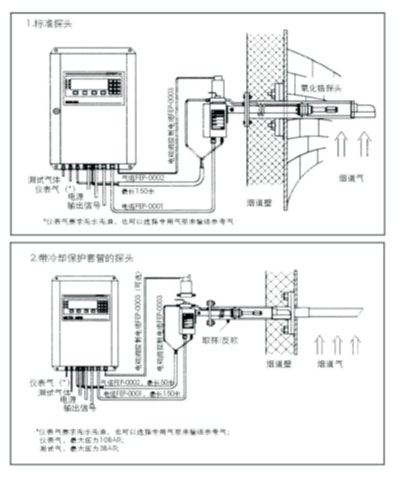

五、安裝示意圖
